نمای خشک مونتاژ شده با کارایی بالا

نمای خشک آجری

در عصر حاضر در اغلب طرح‌ها و پروژه‌ها تنها رویکرد عمرانی و سرعت اجرا به مقولۀ معماری حاکم است، به همین جهت از اجرای آجر صرف نظر می‌گردد. با توجه به اصالت بکارگیری آجر در معماری ایرانی لازم است این عنصر کلیدی بار دیگر به این عرصه وارد شود و با پژوهش در دستیابی به روشی جدید در نصب این عنصر زیبا که از مصالح اولیه در ساخت مسکن بوده و هنوز هم شادابی و حس اصالت را به بنا می‌دهد، راه حلی مناسب پیدا کرد تا معماران و طراحان امکان استفاده آن را مجددا در فهرست مصالح نوین قرار دهند تا بتوان باز هم روح پویا و پایدار معماری ایرانی را زنده نگه داشت.
با توجه به صنعتی شدن تمامی بخش‌های زندگی در دنیای امروزی و حساسیت بر روی صرفه‌جویی وقت، هزینه و دقت در اجرا، صنعت ساختمان نیز دچار تحول گشته و بـه سمت صنعتی‌شدن پیش می‌رود. نمای ساختمان‌ها و انواع روش‌های اجرای خشک و مدرن نیز تاثیر زیادی را پذیرا بوده، که باید دارای یک نظام هندسی و تعادلی پایدار و زیبا باشد. نمای یک ساختمان عنصری مستقل و متفاوت با مجموعه کالبدی ساختمان نیست، و باید با توجه به درون و غالبا پیش از پلان طراحی شود. به بیان دیگر نسبت درون و برون یکی از مهم‌ترین فاکتورهای طراحی است که رعایت تطابق پلان نما، مقطع و جزییات را به همراه دارد. اگر که بخش‌های مختلف و جامعه مهندسان بتوانند از روش اجرای خشک حمایت کنند، به نتایج بسیار خوبی در بخش ساخت‌وساز خواهیم رسید.
مصالح مورد استفاده در نماهای مدرن و خشک شامل سنگ، سرامیک، سفال، آلومینیوم کامپوزیت، شیشه و چوب است که اخیرا به همت گروه R&D شرکت جورچین، آجر هم به این لیست اضافه گردیده‌است.

مراحل طراحی و تولید نمای خشک آجری

  1. بررسی طرح نما و ارایه راهکار اولیه ساختار اجرا
  2. برداشت و تهیه نقشه های AS BUILT
  3. طراحی و محاسبات  سازه نگهدارنده و اتصالات مربوطه شامل قطعات عمودی و افقی و قطعات مفصلی
  4. طراحی و محاسبات  شبکه به هم پیوسته از یک سری ریل های فلزی نگهدارنده آجر
  5. طراحی و محاسبات لاستیک های ضربه گیر و تثبیت کننده
  6. طراحی آجر با شکل و فرم هندسی مختص طرح

مراحل طراحی و تولید نمای خشک آجری

  1. بررسی طرح نما و ارایه راهکار اولیه ساختار اجرا
  2. برداشت و تهیه نقشه های AS BUILT
  3. طراحی و محاسبات  سازه نگهدارنده و اتصالات مربوطه شامل قطعات عمودی و افقی و قطعات مفصلی
  4. طراحی و محاسبات  شبکه به هم پیوسته از یک سری ریل های فلزی نگهدارنده آجر
  5. طراحی و محاسبات لاستیک های ضربه گیر و تثبیت کننده
  6. طراحی آجر با شکل و فرم هندسی مختص طرح

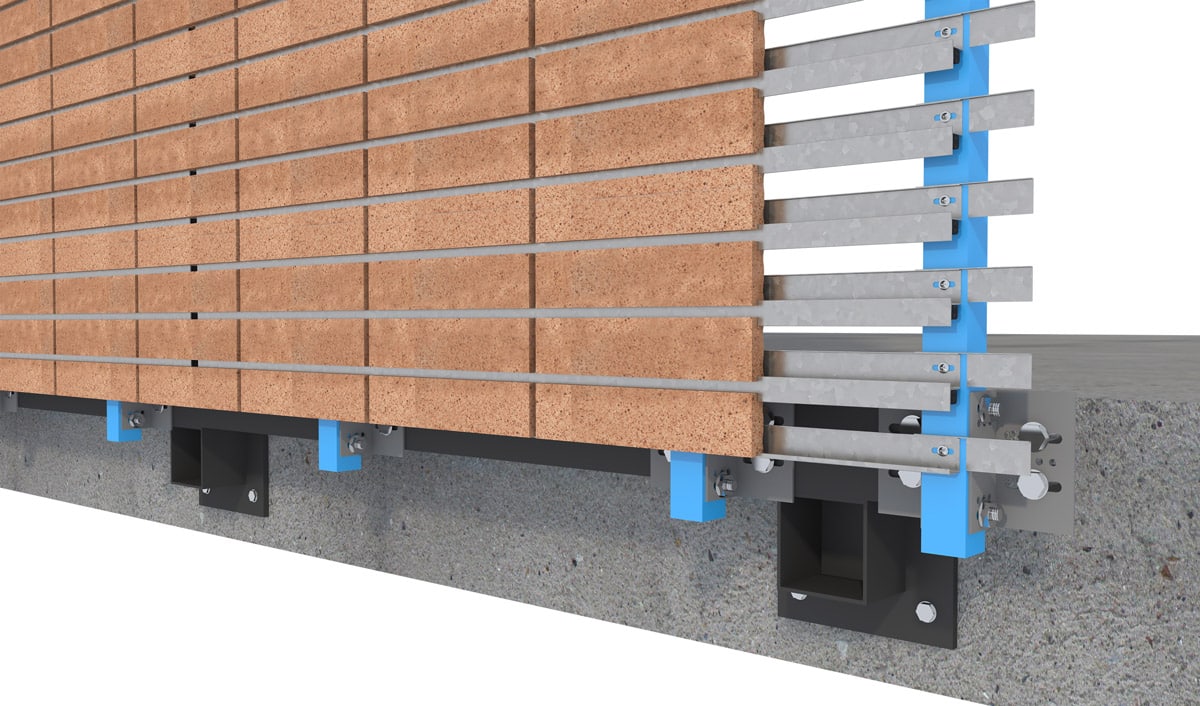

مراحل اجرا

  1. نصب و اتصال براکت ها به سازه
  2. نصب و تنطیم شبکه سازه نگهدارنده
  3. نصب ریل بر روی سازه نگهدارنده

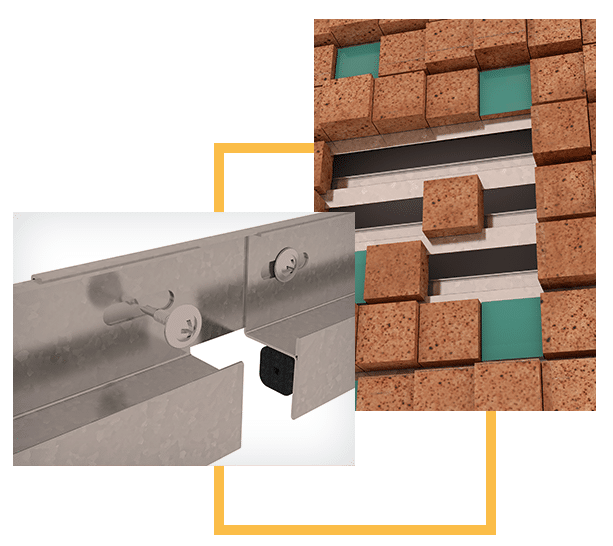

  4. نصب نهایی آجر و تثبیت  آنها به وسیله نوارهای لاستیکی طراحی شده
  5. بند کشی نهایی با تنوع ماسه و سیمان (روش سنتی)، ماستیک رزینی

مزیت‌های نمای خشک آجری گروه جورچین

  • کاهش حداقل 50% از وزن نما
  • افزایش چشمگیر سرعت اجرا و چیدمان آجر
  • عدم استفاده از هرگونه ملات و یا چسب برای مستقر نمودن آجرها در جای خود
  • امکان چیدن و برچیدن مکرر آجرها در جای خود بدون درگیری با ردیف های دیگر و تخریب نما
  • اجرای آجرنما بر روی هر نوع دیوار و سازه با هر نوع ساختار
  • امکان اجرا بر روی انواع قوس و گنبد
  • امکان اجرای هر نوع سیستم عایق‌کاری در پشت آجرنما
  • تحمل تنش های بوجود آمده به خاطر تغییرات دما، باد و زلزله
  • امکان اتصال نمای آجری با انواع نماهای دیگر همچون شیشه، سنگ و کامپوزیت
  • به علت اینکه در این روش اجرا از پروفیل‌های ساخته شده از ورق گالوانیزه یا استیل استفاده می‌شود، نسبت به روش سنتی که از ملات سیمان استفاده می‌گردد، دارای استحکام بسیار بیشتری بوده و طول عمر نما را بالا می‌برد.
  • مقرون به صرفه و تطبیق پذیر
  • در این سیستم بعلت عدم مصرف ملات هیچگونه رسوبی بصو رت شوره مشاهده نمی شود
  • بر خلاف روش ملاتی عدم مصرف و جلوگیری از هدر رفت آب
